Sección 01
Radioafición
La banda de 2 metros, el indicativo, los repetidores de Ourense y dos antenas que se arman con coaxial, alambre y un analizador. Todo lo que hace falta para estar en el aire.
VHF · 144–146 MHz · Ourense, Galicia
Indicativo de España
EA1KFG
El prefijo EA identifica a España y el 1 señala la zona noroeste: Galicia, Asturias, León. El sufijo de tres letras es único e intransferible, y se asigna después de aprobar el examen oficial de radioaficionado.
Es el nombre que uso en el aire y el que firma cada tarjeta QSL que mando.
QTH Ourense · 2 m · FM / C4FM
La banda
2 metros
Dos megahertz de VHF con antenas chicas, equipos baratos y un repetidor en casi cada ciudad. Es la puerta de entrada a la radioafición y la banda donde más horas paso.
Frecuencia
144–146 MHz
Longitud de onda de dos metros: de ahí el nombre. La propagación es casi óptica —línea de vista, más algo de refracción troposférica en verano—, así que la altura de la antena vale más que los vatios. El máximo autorizado en España es 600 W PEP; un handy de 5 W ya te pone en el aire.
Offset y subtono
−600 kHz
Los repetidores de 2 m trabajan con desplazamiento negativo de 600 kHz: se escucha en 145.775 y se transmite en 145.175. El canal de llamada es 145.500 MHz y el subtono más extendido en España es 77,0 Hz, que evita abrir el repetidor con ruido de fondo.
Cobertura
Alcance real
Con 5 W y antena de goma, 5 a 15 km en campo abierto. Con un móvil de 50 W y antena en el techo, 30 a 60 km. Un repetidor en una cumbre cambia la escala: el mismo equipo pasa de cubrir un valle a cubrir media provincia.
Modos
Analógico y digital
FM para hablar. C4FM (System Fusion), D-STAR y DMR para voz digital con el indicativo embebido en cada transmisión. APRS en 144.800 MHz manda posición y telemetría, y con 5 W y una direccional casera se puede hacer un QSO vía satélite.
Deletreo
Alfabeto ICAO
Cuando la propagación es mala, se deletrea. Las 26 palabras del alfabeto ICAO/OTAN están elegidas para que ninguna se confunda con otra en ningún idioma: en el aire se pronuncia la palabra completa, no la letra.
| A | Alfa | AL-fa |
| B | Bravo | BRA-vo |
| C | Charlie | CHAR-li |
| D | Delta | DEL-ta |
| E | Echo | E-co |
| F | Foxtrot | FOKS-trot |
| G | Golf | GOLF |
| H | Hotel | HO-tel |
| I | India | IN-dia |
| J | Juliett | YU-liet |
| K | Kilo | KI-lo |
| L | Lima | LI-ma |
| M | Mike | MAIK |
| N | November | no-VEM-ber |
| O | Oscar | OS-car |
| P | Papa | pa-PA |
| Q | Quebec | ke-BEK |
| R | Romeo | RO-mio |
| S | Sierra | sie-RA |
| T | Tango | TAN-go |
| U | Uniform | YU-ni-form |
| V | Victor | VIK-tor |
| W | Whiskey | UIS-ki |
| X | X-ray | EKS-rei |
| Y | Yankee | YAN-ki |
| Z | Zulu | ZU-lu |
Antenas caseras
Dos antenas, una tarde
Ninguna de las dos necesita taller: coaxial, tubo de PVC, alambre y un NanoVNA. Las dos funcionan mejor que la antena que viene en la caja del equipo.
Antena · Vertical
Flower Pot
Es un dipolo coaxial: el vivo del cable forma el brazo superior y la malla el inferior, media onda en total. La «maceta» es una sección de cuarto de onda de la misma malla, arrollada, que hace de choque de RF y corta la corriente que bajaría por el exterior del coaxial. Sin plano de tierra, sin radiales, sin caja de ajuste.
- Radiante: λ/2 × factor de velocidad (≈0,68 m en RG-58, VF 0,66)
- Trampa: λ/4 × VF (≈0,34 m), 8–10 espiras sobre tubo de 25 mm
- Cuerpo: tubo de PVC de 25 mm, conector N o PL-259 en la base
- Ajuste: recortar la trampa hasta ROE < 1,5 en 145.500 MHz
Omnidireccional, impermeable y de un metro: cuesta lo que cuesta el coaxial. Gana como un dipolo (≈2,1 dBi), que parece poco hasta que se compara con la goma del handy. Es la antena que llevo al balcón y la que dejo puesta en el mástil.
Antena · Directiva
Moxon
Dos elementos plegados en rectángulo abierto: un radiador y un reflector separados por unos 30 cm, con las puntas dobladas 90° hacia adentro. El doblez es el truco: lleva la impedancia a unos 50 Ω, ensancha el ancho de banda y sostiene la relación delante/atrás en 20–25 dB.
- Ganancia: ≈6 dBi (4 dBd sobre dipolo)
- Delante/atrás: 20–25 dB, lóbulos laterales muy bajos
- Tamaño en 2 m: ≈1,04 m de ancho × 0,30 m de fondo
- Boom de PVC o fibra; elementos de aluminio o alambre tensado
Es la antena de quien necesita rechazo: enlace fijo punto a punto, portable de montaña, o vivir al lado de un repetidor que tapa todo. Las medidas salen de cualquier calculador Moxon y se afinan recortando las puntas del reflector con el analizador conectado.
Cerca de casa
Repetidores de Ourense
Banda de 2 m, listado oficial de la URE. Todos trabajan con desplazamiento de −600 kHz: se escucha en la frecuencia de la tabla y se transmite 600 kHz por debajo.
| Indicativo | Escucha | Modo | Locator |
|---|---|---|---|
| ED1YBK | 145.775 | FM · 77,0 Hz | IN62CI |
| ED1YBY | 145.750 | FM | IN62IG |
| ED1ZBG | 145.712,5 | C4FM (Fusion) | IN62EI |
| ED1ZBG_C | 145.637,5 | D-STAR | IN62EI |
Fuente: listado de repetidores de 144 MHz de la URE, consultado el 19/10/2026. El estado de cada máquina cambia: confirmá con la asociación antes de transmitir.
Sección 02
Drones
✈️ Licencia A1 / A3 · UAS · UE
La radio me enseñó a escuchar el aire; el dron me dejó mirarlo desde arriba. Vuelo por Galicia con un quadricóptero de cámara estabilizada: costa, viñedos, montes y algún tejado que necesita una segunda mirada.
Siempre en vuelo visual (VLOS), con la licencia A1/A3 en regla y respetando las zonas geográficas UAS que publica AESA antes de cada salida. Nada de volar donde no se puede: la mitad del trabajo es mirar el mapa primero.
Equipo: quadricóptero con cámara estabilizada · Grabación 2.7K · Vuelo VLOS
Vista aérea · bosque y senda
Vista aérea · cauce del río
Vista aérea · camino rural
Sección 03
Electrónica
Los microcontroladores son la excusa perfecta para aprender: un sensor, un relé, una pantalla y algo que ocurre en el mundo real. Estos son algunos de los proyectos que fui publicando, con el código, las pruebas y los problemas a la vista.
ESP32

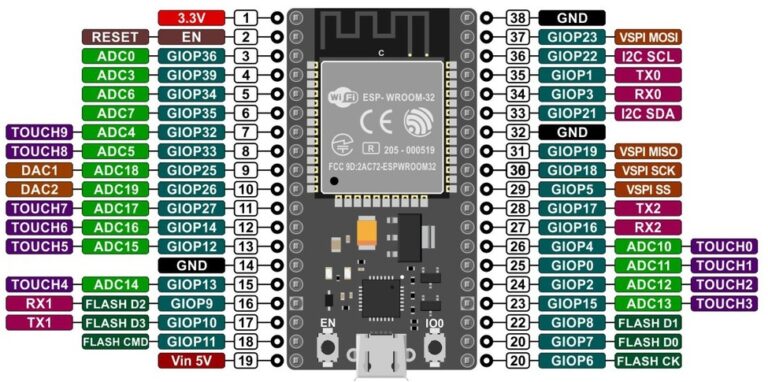

ESP32 y relés HL-52S
Automatización del hogar con ESP32, relés y Alexa: guía completa paso a paso.
Raspberry

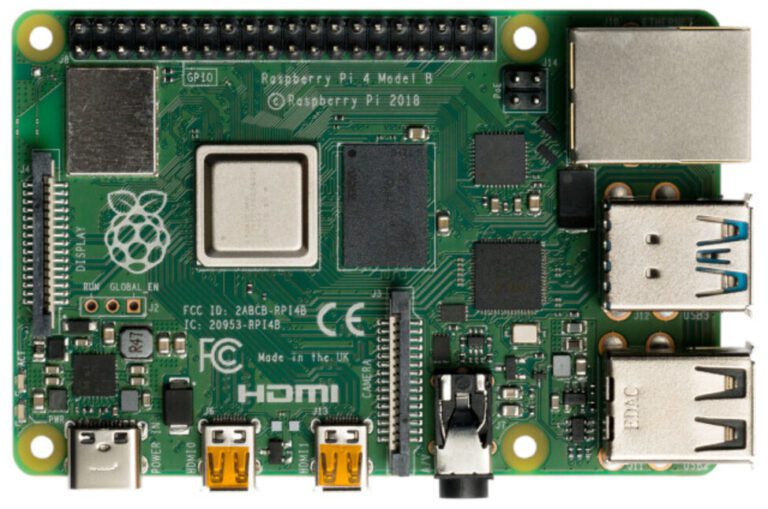

Raspberry Pi
De servidor casero a máquina de minar Dogecoin: una Pi que no para nunca.
Arduino
Arduino

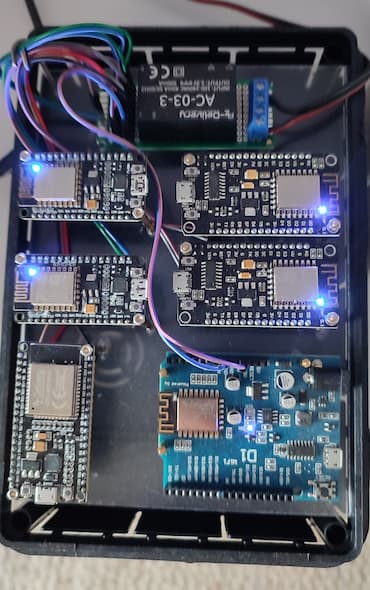

Duino-Coin: minar con una placa de tres euros y ver el contador subir.
Sección 04
Libro de guardia
Cada contacto que anoto en el cuaderno termina acá: fecha, hora UTC, banda, modo y el RST que me pasaron. Las tarjetas van quedando como registro de quién estuvo del otro lado.
EA1KFG · libro abierto · 2 m y 70 cm
| Indicativo | Lugar | Banda | Frec. | Modo | RST |
|---|---|---|---|---|---|
| 21 NOV 20261 contacto | |||||
| EA1CI 1345z | Ourense · OurenseRepetidor Manzaneda (Jose) | 2 m. | 145500 | — | — ✔ |
Fichas QSO · las últimas 1 de 1
EA1CI
EspañaOurense · Ourense
Repetidor Manzaneda (Jose)
QSL confirmada73 de EA1KFG
Si me escuchás en 145.500, contestá. La radio sigue siendo el mejor modo de conversación que conozco: sin algoritmo en el medio.
